輸氣管道工程

1.井場裝置
井場裝置具有三種功能：
1. 調控氣井的產量；
2. 調控天然氣的輸送壓力；
3. 防止天然氣生成水合物。
設備有：加熱爐、調壓、分離、計量等設備

2.集氣站
常溫集氣站：天然氣加熱爐、三相分離。
低溫集氣站：低溫分離器、閃蒸分離器、高壓分離器、氣-氣換熱器、加熱器、氣-液換熱器。
3.集氣線
天然氣由氣田采氣至聯合站，經聯合站處理后外輸。
聯合站：1、集氣站單元，主要功能是進行油氣兩相分離，包含設備有：收發球筒、腐蝕監測頭、油氣分離器。
        2、脫水脫烴單元，主要功能是對天然氣脫水、脫凝析油，主要設備有：吸附塔、解析塔、換熱器、空冷器。
        3、增壓站單元，為脫水脫烴單元備用，增加氣體壓力，主要設備有空氣壓縮機、空冷器。
        4、脫硫單元（如果天然氣含硫則有，不含硫則無），主要設備有酸氣吸收塔、余熱反應爐、過程氣爐、克勞斯反應器、cps反應器、熱鍛爐、液流捕集器、尾氣處理塔。
        5、凝析油單元，處理從天然氣中分離出來的凝析油。換熱器、蒸餾塔、冷凝器、回流罐、成品罐。
        6、還有一些其他附屬的單元，主要有導熱油系統、丙烷制冷系統、開工鍋爐房、風壓機房、凝析油球罐、火炬塔、管架單元、空氮站、消防系統、配電站系統、主中心控制樓、宿舍營地區、備用物資儲備庫

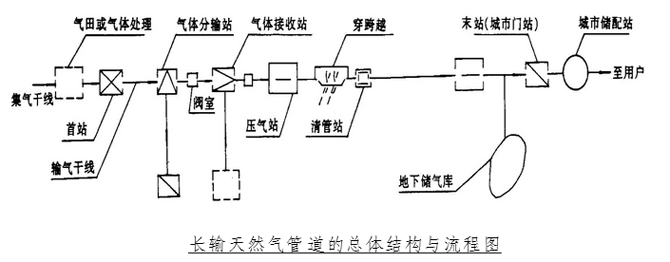

4.輸氣站場
分輸站：過濾分離器、計量撬、調壓撬、放空立管、排污罐。
清管站：旋風分離器、收發球、放空立管、排污罐。
分輸清管站：過濾分離器、旋風分離器、收發球、計量撬、調壓撬、放空立管、排污罐。
末站：收發球、過濾分離器、計量撬、調壓撬、放空立管、排污罐。
首站：過濾分離器、計量撬、調壓撬、發球筒、放空立管、排污罐。
中間壓氣站：收發球、過濾分離器、計量撬、調壓撬、放空立管、排污罐。

天然氣處理

     集氣裝置、脫硫脫碳裝置、脫水裝置、脫烴裝置、酸氣處理裝置、凝析油穩定裝置、胺液凈化裝置、凈化氣外輸出站閥組區、凝析油外輸發送裝置、火炬及放空系統、凝析油罐區。
     天然氣中主要的酸性氣體成分：CO2、H2S；對于管道輸氣，要求H2S＜20mg/m3，作為合成甲醇的原料，要求H2S＜1mg/m3。從酸性天然氣中脫除H2S和有機硫化物的工藝過程稱為脫硫；脫除CO2則稱之為脫碳。
     脫硫主要是防止天然氣燃燒產生二氧化硫等污染空氣的；脫水是為了防止天然氣在管道輸送過程中（高壓下）形成結晶水合物堵塞管道；脫烴和凝析油主要是為了把天然氣中兩個及兩個以上碳原子的化合物分離出來（比如液化石油氣,丁烷（組成打火機的成分））用于其他更有用的途徑,另外也是為了防止在天然氣低溫輸送過程中形成液滴,影響輸送效率。
1.脫硫脫碳裝置
胺液吸收塔、富液閃蒸塔、胺液再生塔、MDEA貧/富液換熱器、貧液冷卻器、再生塔重沸器、酸氣冷凝冷卻器、酸氣后冷器、凝結水冷卻器、原料氣重力分離器、濕凈化氣分離器、富液閃蒸罐、重沸器凝結水罐、酸水回流罐、溶液儲罐、溶液配制罐、污油閃蒸罐、原料氣過濾分離器、胺液預過濾器、活性炭過濾器、精細過濾器、補充胺液過濾器、貧液循環泵、熱貧液泵、酸水回流泵、胺液補充泵。
2.脫水裝置
濕凈化氣聚結器、聚結器凝液儲罐分子篩脫水塔、產品氣粉塵過濾器、再生氣/冷吹氣換熱器、再生氣加熱爐、再生氣冷卻器、再生氣分離器、再生氣分離器、再生氣壓縮機。
3.脫烴裝置
干氣預冷器、產品氣空冷器、濕凈化氣分離器、干氣分離器、低溫分離器、干氣聚結器儲液罐、凈化空氣儲罐、干氣聚結器、壓縮機組。
4.酸氣處理裝置
酸氣分離器、酸水壓送罐、液硫捕集器、排污罐、主燃燒器、主燃燒爐、尾氣焚燒爐燃燒器、尾氣焚燒爐、酸氣預熱器、空氣預熱器、余熱鍋爐、一級硫磺冷凝冷卻器、二級硫磺冷凝冷卻器、換熱器、反應器、尾氣煙道、尾氣煙囪、
5.凝析油穩定裝置
凝析油穩定塔、酸水汽提塔、穩定凝析油冷卻器、凝析油換熱器、穩定塔塔底重沸器、氣田水換熱器、酸水汽提塔塔頂冷凝器、酸水汽提塔塔底重沸器、氣田水冷卻器、閃蒸氣壓縮機、三相分離器酸水收集罐、凝析油低位罐
胺液凈化裝置  胺液凈化系統
6.空氣氮?dú)庹?/strong>
微油螺桿式空氣壓縮機、緩沖罐、無熱再生吸附式干燥器、變壓吸附制氮系統撬塊、儲罐、凈化空氣儲罐、氮?dú)鈨?chǔ)罐。
7.燃料氣系統
燃料氣分配罐、凈化空氣儲罐
8.火炬及放空系統
高壓放空火炬、低壓放空火炬、高壓放空分離器、低壓放空分離器、含硫污水壓送罐、
9.凝析油罐區
內浮頂凝析油罐
